Mô tả:

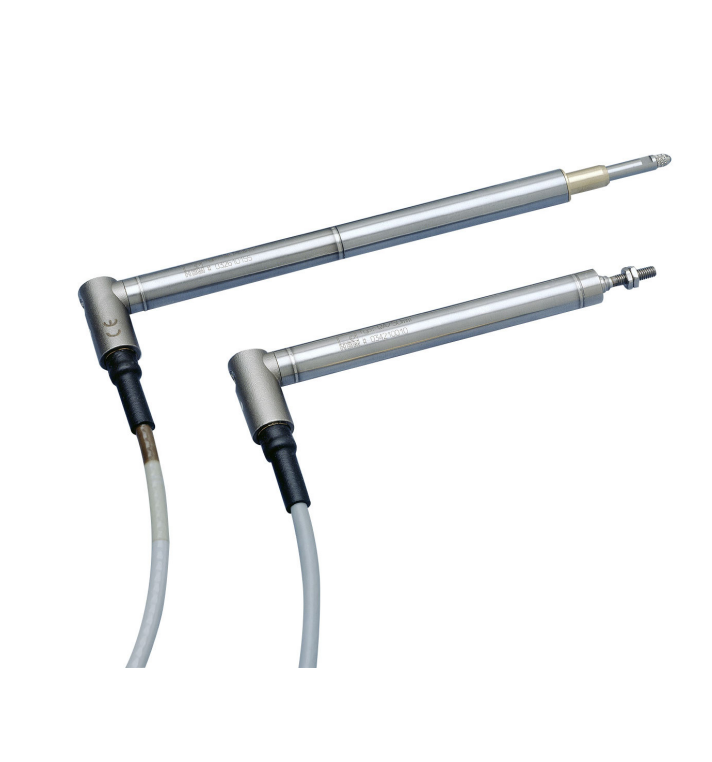

Cảm biến dịch chuyển cảm ứng WA có thiết kế nhỏ gọn, phạm vi đo định mức lên tới 100mm (WA-T) và 500mm (WA-L). WA sử dụng mạch cầu 1/4 hoạt động dựa trên nguyên lý cuộn cảm vi sai. Cảm biến này có kết cấu cơ khí chắc chắn, chống bụi, khả năng chống rung sốc theo DIN EN 60068, tần số sóng mang 4.8kHz, không nhạy cảm với nhiễu điện. WA có thể áp dụng cho hầu hết lĩnh vực để đo chuyển vị. Cảm biển WA có 2 phiên bản là dạng đầu dò WA-T và dạng pittong WA-L tùy vào ứng dụng có thể chọn loại phù hợp.

Thông số chính:

- Dải đo định mức: 0...2mm, 0...10mm, 0...20mm, 0...50mm, 0...100mm, 0...200mm, 0...300mm, 0...500mm

- Độ nhạy định mức: 80mV/V

- Dung sai độ nhạy: ±1%

- Độ lệch tuyến tính: <=0.2 % hoặc <=0.1 %

- Điện áp kích thích định mức: 2.5Vms

- Phạm vi điện áp kích thích: 0.5...10Vms

- Tần số sóng mang: 4.8kHz ± 4.88 %

- Giới hạn tải: 450 bar

- Nhiệt độ hoạt động: -25°C...80°C

- Khối lượng: Dạng đầu dò 54g-276g; dạng pittong: 4g-42g

Thành phần:

- Cảm biến WA-T (dạng đầu dò) hoặc WA-L (dạng pittong)

- Các cáp kết nối, phụ kiện

Chi tiết tham khảo link:

https://www.hbm.com/en/3059/wa-t-inductive-displacement-transducer-probe/?product_type_no=WA-T:%20Inductive%20Displacement%20Transducer%20(Probe)

https://www.hbm.com/en/3058/wa-l-inductive-displacement-transducer-plunger/?product_type_no=WA-L
