Mô tả:

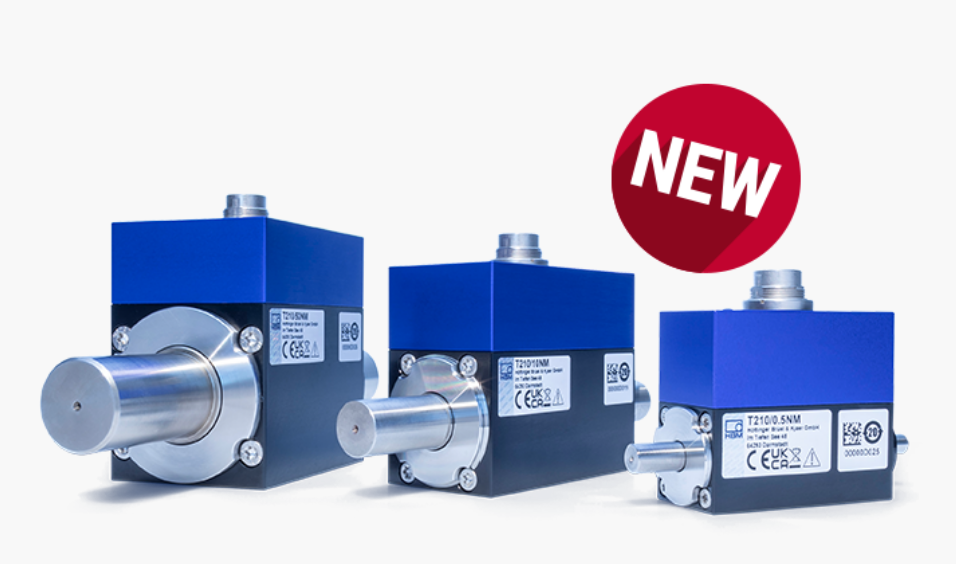

Bộ chuyển đổi mô-men xoắn T210 có hệ thống đo chính xác truyền các giá trị đo cũng như năng lượng cung cấp theo cách không tiếp xúc từ rôto đến stato. Ngoài ra, tốc độ quay và góc quay cũng được ghi lại. Các giá trị này sau đó được chuyển giao thông qua đầu ra điện áp hoặc tần số. Với những tính năng này, cảm biến mô-men xoắn trục T210 được trang bị tốt để sử dụng phổ biến và thường được tìm thấy trong các ứng dụng EOL hoặc trong các dây chuyền thử nghiệm phát triển.

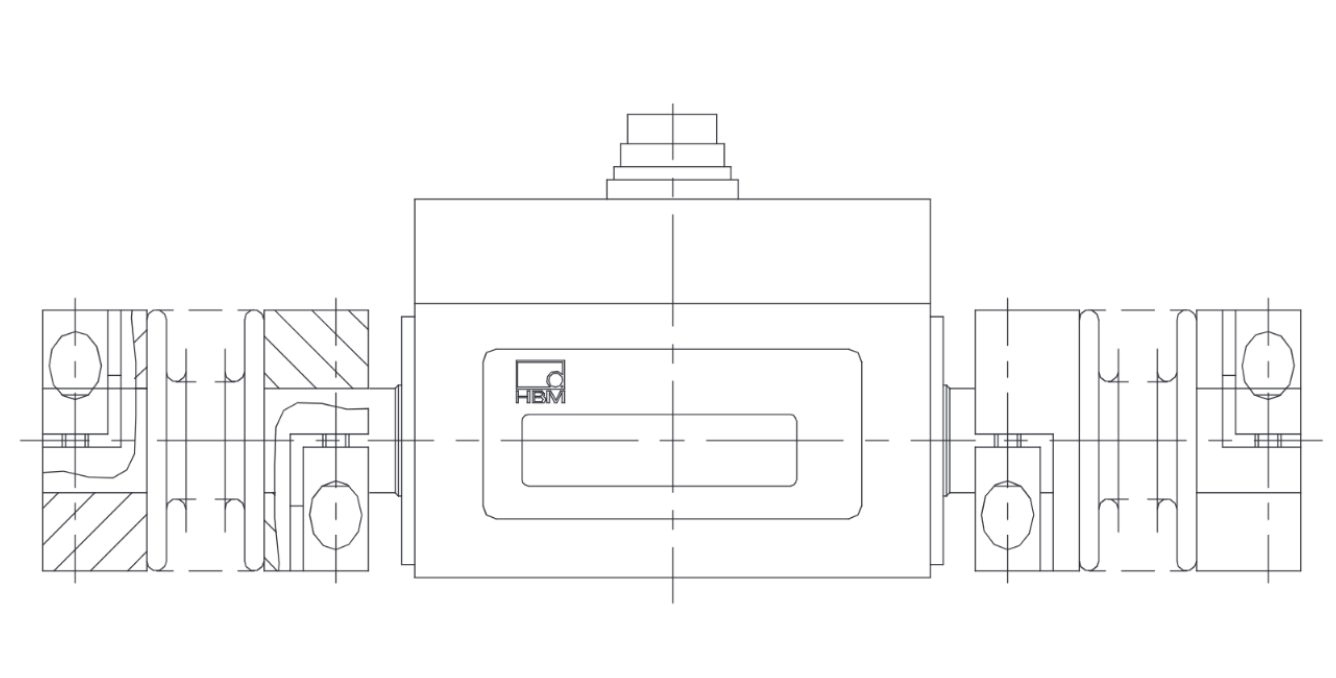

Các đầu trục tròn cho phép tích hợp dễ dàng. Nhờ thiết kế tiêu chuẩn hóa, hầu hết tất cả các nhà máy hiện có đều có thể được trang bị thêm T210 một cách dễ dàng.

Thông số chính:

- Lớp chính xác HBM: 0.1

- Momen xoắn định mức (Mnom): 0.5 Nm-200Nm

- Giới hạn momen tải: 200%Mnom

- Tốc độ quay định mức: có thể lên đến 30000 rpm

- Đo tốc độ quay và góc quay với 512 xung/ vòng quay

- Độ lệch tuyến tính: <=±0.05%

- Điện áp và tần số đầu ra: ±10 V; 10 kHz ±5 kHz

- Đo băng thông lên tới 1kHz

- Điện áp cung cấp định mức: 10...30V

- Nhiệt độ hoạt động: -20°C...85°C

- Khối lượng: 0.2Kg-1.3Kg

Thành phần:

- Cảm biến momen xoắn T210

- Cáp kết nối 5m hoặc 10m

- Giắc cắm, hộp nối VK20A

- Các modul giao diện TIM-EC/TIM-PN/ClipX

Chi tiết tham khảo link:

https://www.hbm.com/en/8789/rotating-shaft-torque-sensor-t210/?product_type_no=Rotating%20Shaft%20Torque%20Sensor%20T210
