Mô tả:

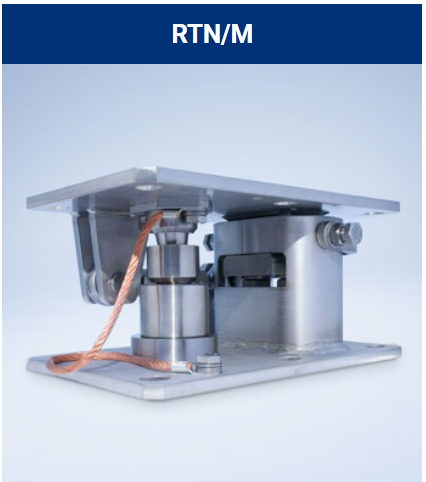

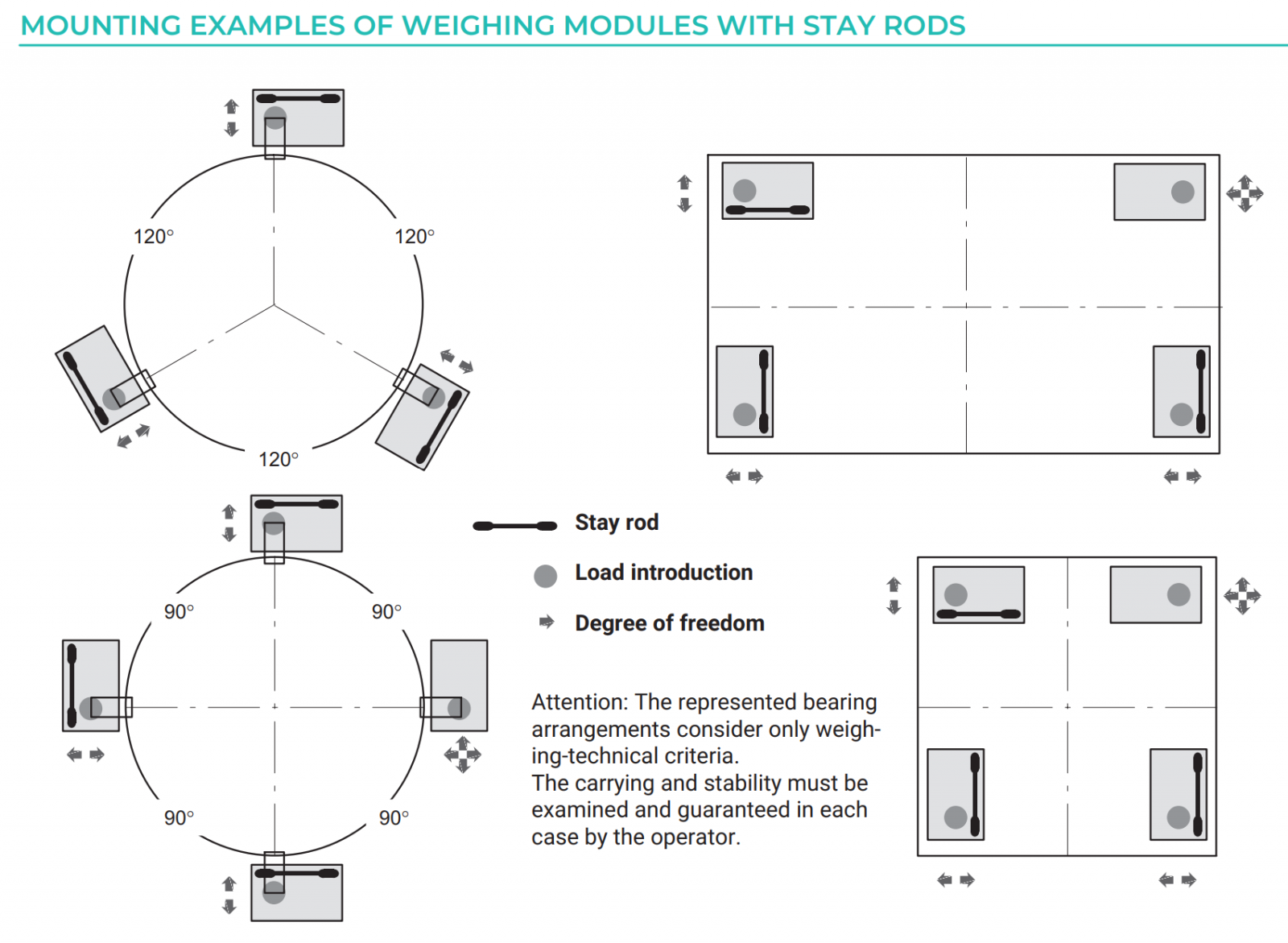

Modul cân RTN được thiết kế để dễ dàng lắp đặt, giảm thời gian và chi phí lắp ráp với hai phiên bản khác nhau để đặt tải tủy thuộc vào ứng dụng là loại ổ trục kim loại cao su (RTN/M2(L)A) để cân bằng các chuyển động ngang và loại ổ trục con lắc (RTN/M2(L)B) để đạt tải trọng tối đa với độ chính xác cho tải nhỏ. Cấu hình cơ bản của RTN gồm một thiết bị chống nâng tích hợp và các điểm dừng ngang tích hợp. Một thanh giữ tùy chọn cho hệ thống cân cũng có sẵn từ HBM. Tất cả các modul HBM đã được thiết kế cho các ứng dụng thương mại hợp pháp và tuân thủ theo yêu cầu của WELMEC 2.4 (Tổ chức hợp tác Châu Âu về đo lường thương mại).

Thông số chính:

- Tải trọng tối đa (Emax): 1 tấn - 33 tấn

- Giới hạn tải: 150% Emax

- Tải trọng tối đa cho phép các điểm dừng ngang theo trục cân: 10%Emax

- Chuyển vị ngang lớn nhất ( với RTN/M2(L)A): ±2mm và ±6mm

- Độ võng ngang lớn nhất (với RTN/M2(L)B): 1.5mm-3.5mm

- Chuyển vị thẳng đứng lớn nhất ( với RTN/M2(L)A): <0.9mm

- Lực nâng lớn nhất cho phép: 20kN-50kN

- Lực ngang lớn nhất cho phép: 10kN-50kN

- Khối lượng: 9.5Kg ...44.5Kg

Thành phần:

- Modul cân RTN/M2(L)A hoặc RTN/M2(L)B

- Các cáp kết nối, phụ kiện

Chi tiết tham khảo link:

https://www.hbm.com/en/3142/rtn-m-weighing-modules-for-nominal-loads-from-1t-to-33t/?product_type_no=RTN/M:%20Weigh%20Module%20for%20RTN%20Load%20Cells%201%20t
