Mô tả:

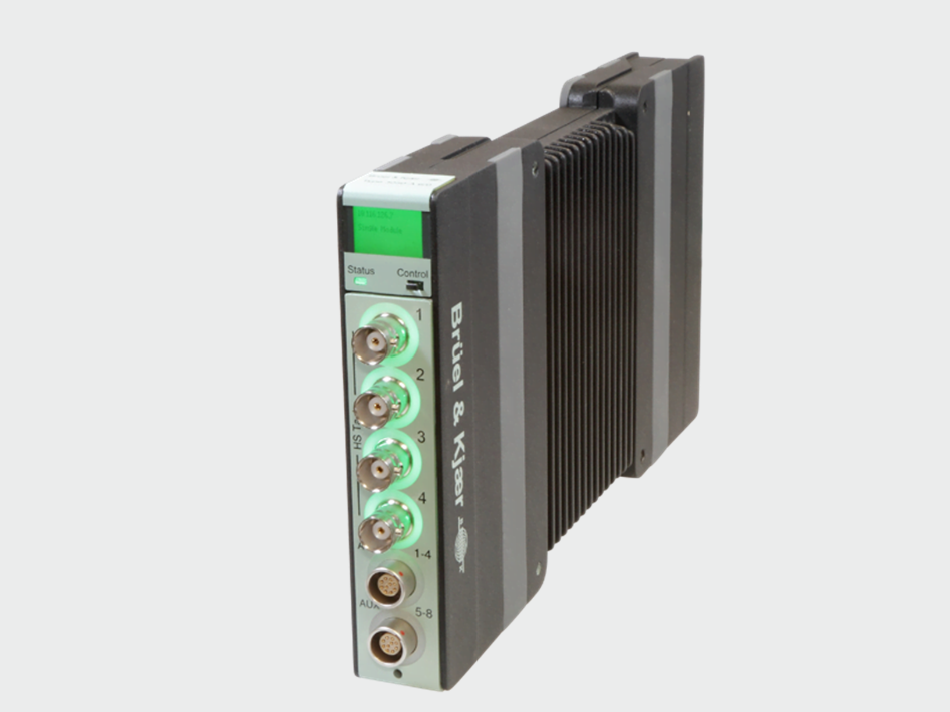

Mô đun đầu vào phụ trợ loại 3056-A-040 cho các ứng dụng cần theo dõi các tín hiệu điện áp tần số thấp cũng với tín hiệu âm thanh và độ rung. Modul này có 4 kênh đầu vào 51.2kHz với 8 kênh phụ trợ tần số thấp được lấy mẫu đồng thời.Type 3056 hỗ trợ tín hiệu tacho tần số cao trên kênh 1-4 cho phép ghi lại các tín hiệu cần thiết để thực hiện phân tích miền góc.

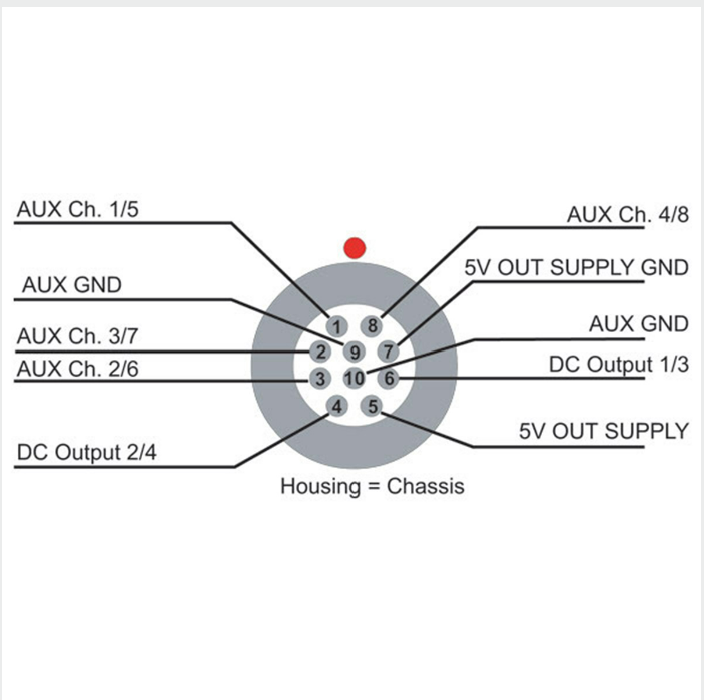

Hai đầu nối 10 chân hình tròn cung cấp 8 kênh phụ trợ và 4 đầu ra DC. Các đầu ra DC có thể được sử dụng để điều khiển bật/tắt đơn giản thiết bị của bên thứ ba trong thử nghiệm sản xuất.

Thông số chính:

- Dải tần: DC đến 51.2 kHz

- Số kênh đầu vào: 4 kênh

- Tốc độ lấy mẫu: 131 ksamples/s

- Bộ chuyển đổi A/D: 2 x 24 bit

- Chuyển đổi dữ liệu: 24 bit

- Dải điện thế vào: 10 V peak

- Trở kháng đầu vào: Direct, Mic: 1 MΩll <300 pF; CCLD:>100 kΩ ll < 300 pF

- Điện thế đầu vào lớn nhất lên đến ±60 V peak (không bị hỏng)

Thành phần:

- Mô đun type 3053-B-120-R (12 kênh vào)

- Bộ chuyển đổi nguồn 100 - 240V

- Cáp LAN CAT 6 với RJ-45(2m)

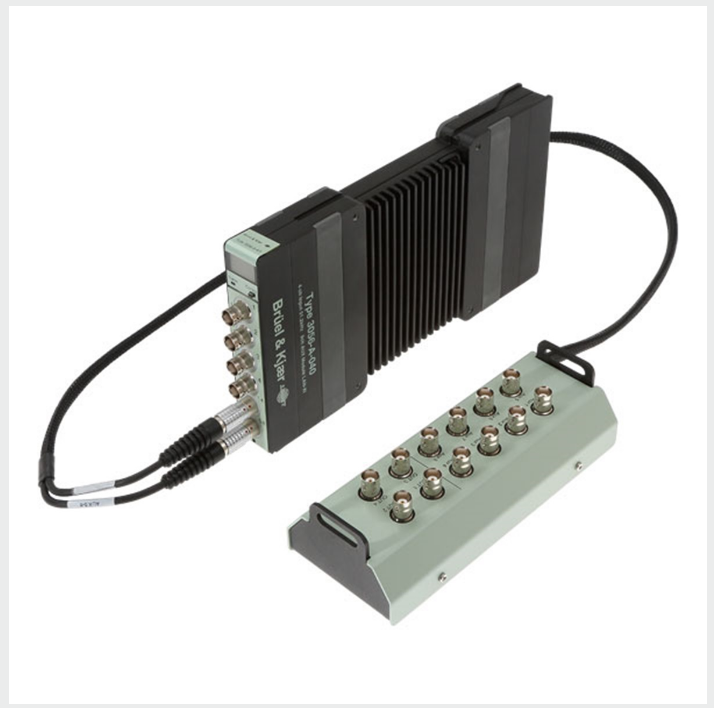

- Phụ kiện tùy chọn: bảng I/O mặt trước

- Phần mềm PULSE LabShop, BK Connect

Chi tiết tham khảo link:

https://www.bksv.com/en/instruments/daq-data-acquisition/lan-xi-daq-system/daq-modules/type-3056
