Mô tả:

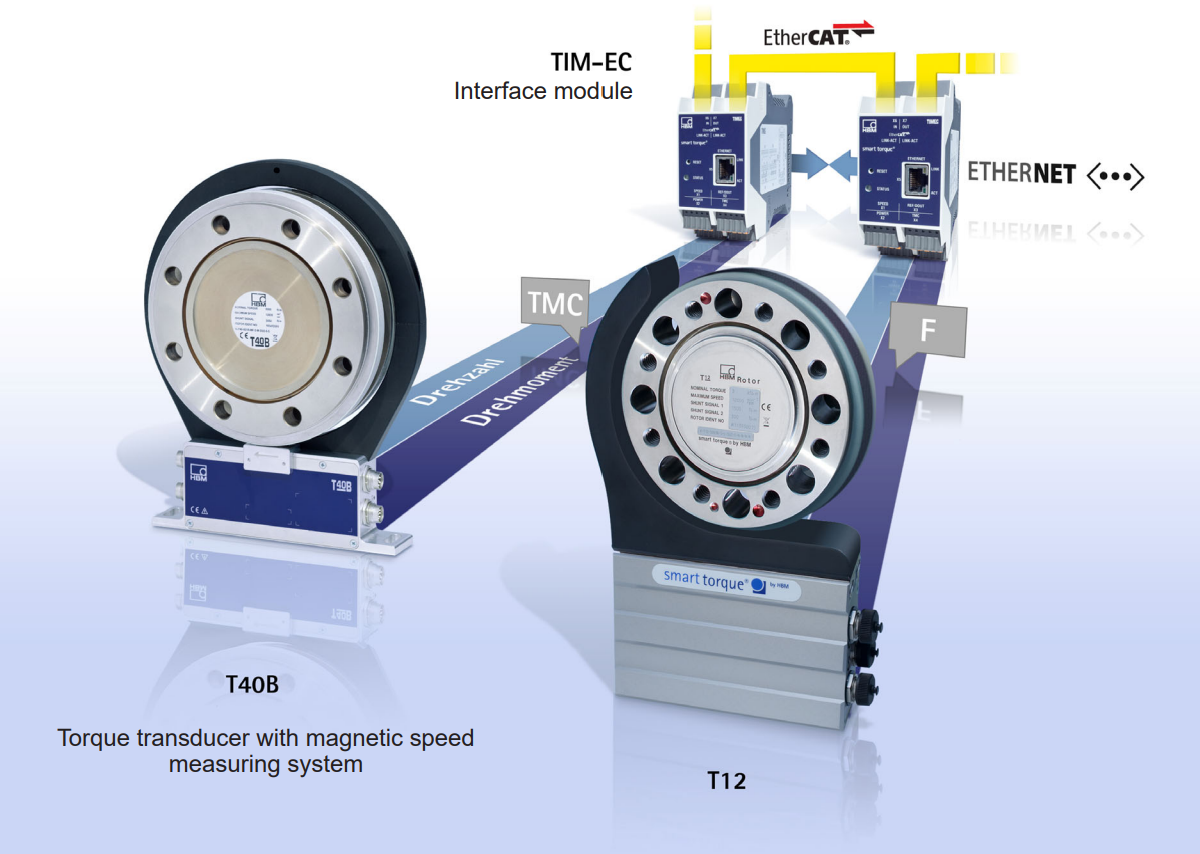

Modul giao diện TIM- PN/EC tích hợp các phép đo momen xoắn và tốc độ quay trong các hệ thống điều khiển và tự động hóa. Bộ khuếch đại 2 kênh số có thể được sử dụng để truyền các giá trị đo như từ các cảm biến momen xoắn seri T40 sang hai mạng PROFINET và EtherCAT riêng biệt đồng thời. Có tích hợp máy chủ Web và có thể kết nối với PLC trong hệ thống tự động hóa.

Thông số chính:

- Lớp chính xác HBM: 0.01

- Chu kỳ Bus: 4kHz (PROFINET), 20kHz (EtherCAT)

- Độ chính xác: 0.01%

- Độ phân giải đầu vào: có thể lên đến 25 bit

- Nguồn cung cấp: 24V ± 10%

- Nhiệt độ hoạt động: -10°C … +60°C

- Khối lượng: 230g

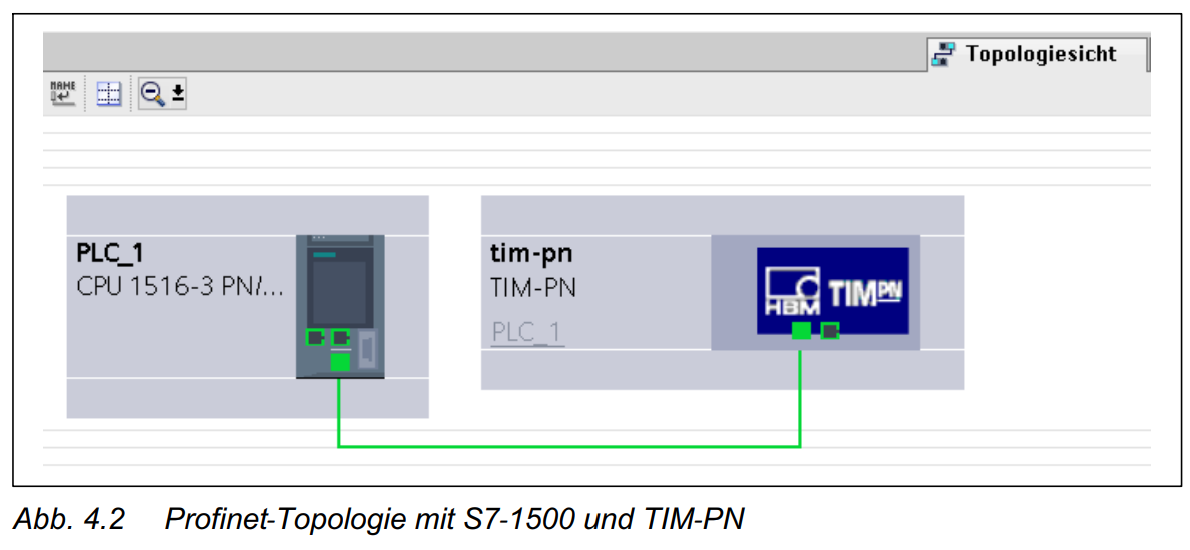

- Có thể vận hành tối đa 4 modul TIM-PN/EC với 4 momen xoắn

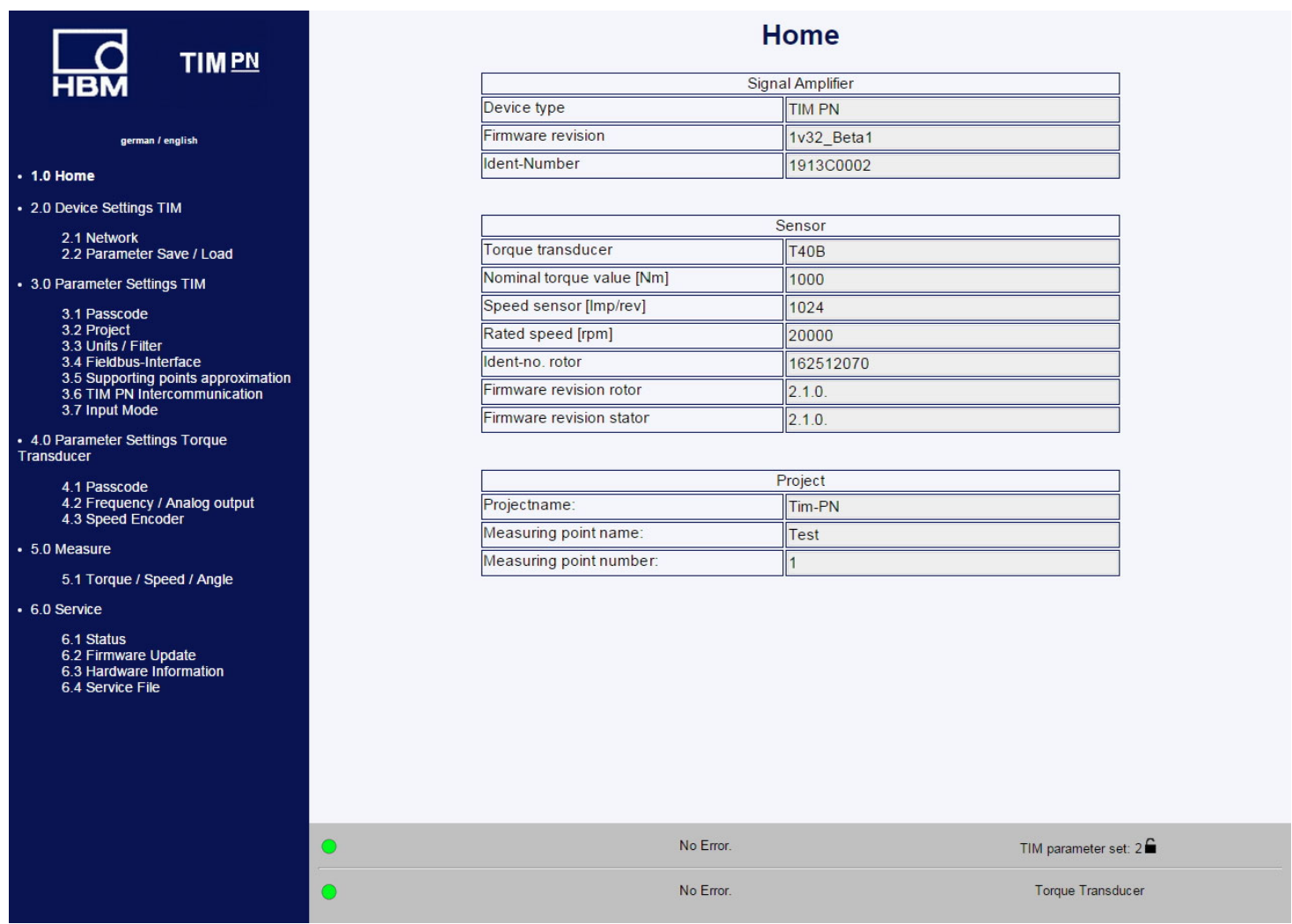

- Tích hợp máy chủ Web: Có thể cài đặt vận hành qua Web sever( Firefox, Google Chrome or Microsoft Internet Explorer) bằng kết nối Ethernet với PC

Thành phần:

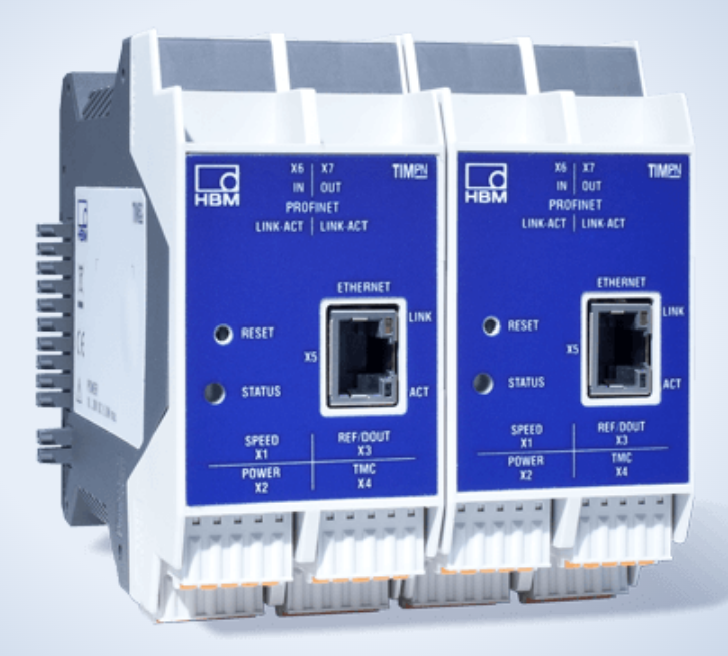

- Modul TIM PN: Modul giao diện PROFINET

- Modul TIM EC: Modul giao diện EtherCAT

- Các loại cáp kết nối với cảm biến momen xoắn T40, PC, PLC tùy vào ứng dụng

Chi tiết tham khảo link:

https://www.hbm.com/en/5577/tim-pnec-profinet-and-ethercat-torque-interface-module/
