Mô tả:

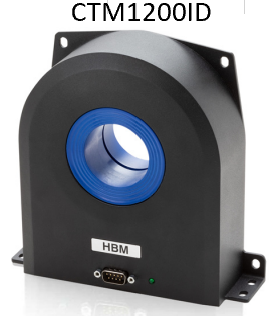

Cảm biến dòng điện AC/DC CTM1200ID là dòng cảm biến hiện đại của HBM với tiêu chuẩn công nghiệp, công nghệ Fluxgate và vòng kín đảm bảo độ chính xác cao nhất, với hỗ trợ băng thông cao có thể sử dụng với các tín hiệu thời gian tăng nhanh. CTM1200ID có thể đo dòng AC tối đa 1200 A RMS và dòng DC tối đa ± 1500 A với độ tin cậy cao EMC và bảo vệ quá tải. Mạch bảo vệ cảm biến tiên tiến ASPC ngăn ngừa hư hỏng cảm biến trong các trường hợp sử dụng sai cách như thiết bị không được cấp nguồn, mạch thức cấp bị hở hay gián đoạn,...

Thông số chính:

- Dòng AC sơ cấp định mức (IpnAC): 1200 A RMS

-Dòng DC sơ cấp định mức (IpnDC): ± 1500 A

- Dòng thứ cấp định mức (Isn): ± 1000 mA (tại dòng DC sơ cấp định mức)

- Phạm vi đo lường (ÎPM): ± 1800 A

- Công suất quá tải: 5kA trong 100ms

- Băng thông (-3dB): 400kHz

- Tỷ lệ đầu vào/ra của cảm biến(n1:n2): 1:1500

- Sai số tuyến tính (ƐL): ± 1 ppm (1 phần triệu) ( tham chiếu tại dòng DC định mức)

- Kích thước khe cảm biến: 45mm (đường kính)

- Nguồn cung cấp: 15 V ± 0.75 V DC

- Phạm vi nhiệt độ hoạt động: -40°C...65°C

- Khối lượng: 2Kg

Thành phần:

- Cảm biến CTM1200ID-CD3000

- CT Interface unit 1-CTPSIU-6-1U

- Modul GN31XB hoặc GN61XB hoặc bộ thu thập dữ liệu dòng GEN hoặc máy phân tích công suất, chất lượng điện năng

- Nguồn điện và các loại phụ kiện, dây cáp,...

Chi tiết tham khảo link:

https://www.hbm.com/fileadmin/mediapool/hbmdoc/technical/B05470.pdf
