Mô tả:

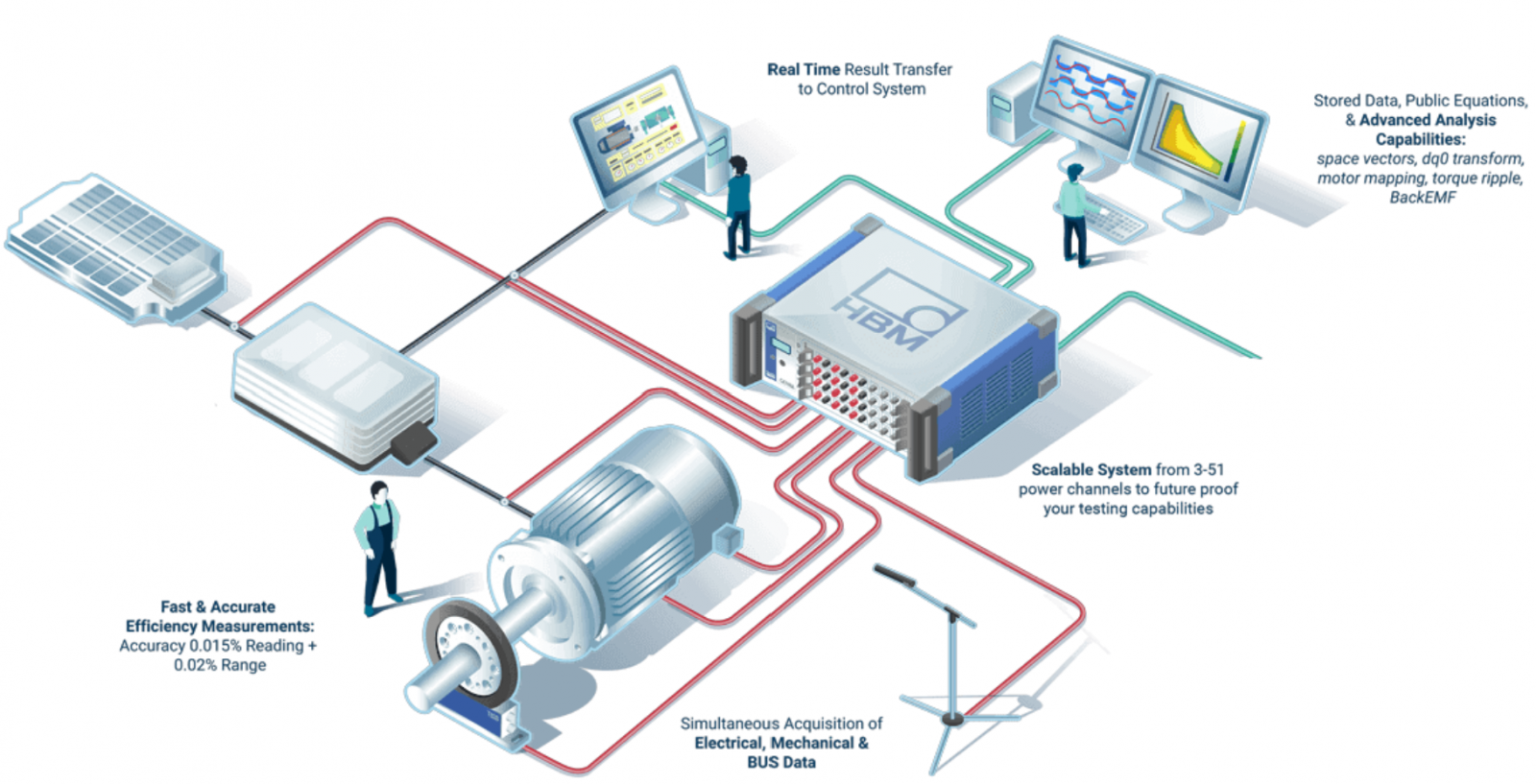

Máy phân tích công suất, chất lượng điện năng eDrive của HBM là giải pháp thử nghiệm lý tưởng cho các máy điện điều khiển biến tần. Không giống như các máy phân tích thông thường không thể bao gồm tất cả các công nghệ truyền động điện hiện tại, máy phân tích eDrive có đủ tính linh hoạt, tốc độ lấy mẫu và các tính năng bổ sung để phù hợp với tất cả các công nghệ truyền động hiện tại.

Giải pháp eDrive từ HBM cho phép các phép đo: Giá trị RMS của U,I,P,Q,S,cosϕ, λ cho tất cả đầu vào; M,n,cơ năng, hiệu suất; các phép đo nâng cao như độ biến dạng sóng(THD), sóng Harmonics, vector pha,...

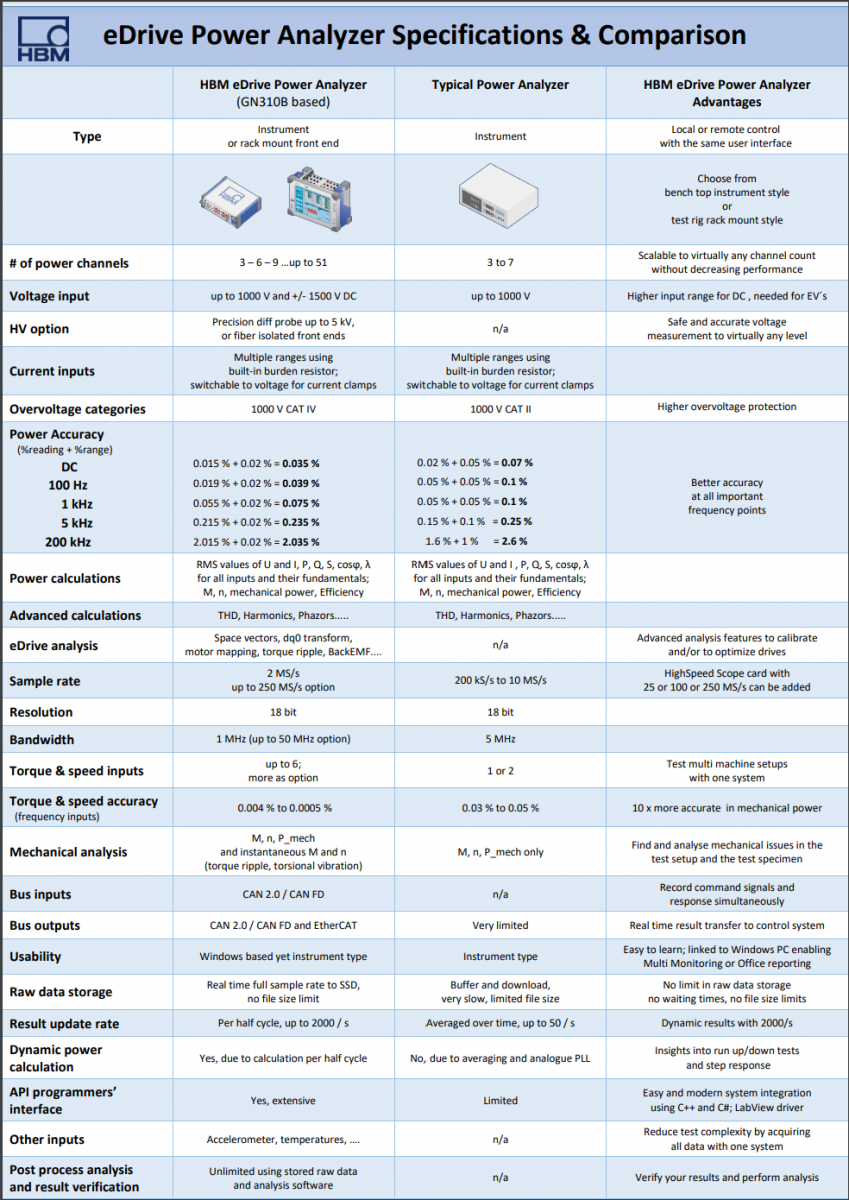

Thông số chính:

-Độ chính xác  0.015% giá trị đọc + 0.02% phạm vi đo

-Băng thông cao > 1MHz, có tùy chọn lên đến 50MHz

- Có  từ 3 đến 51 kênh

- Tùy thuộc vào loại máy phân tích eDrive mà các thông số như tỷ lệ lấy mẫu, số kênh,... có thể khác nhau.

-Điện áp đầu vào lên đến 1000V và +/-1500V DC

-Tốc độ lấy mẫu 2MS/s, có tùy chọn lên tới 250MS/s

-Độ phân giải: 18bit

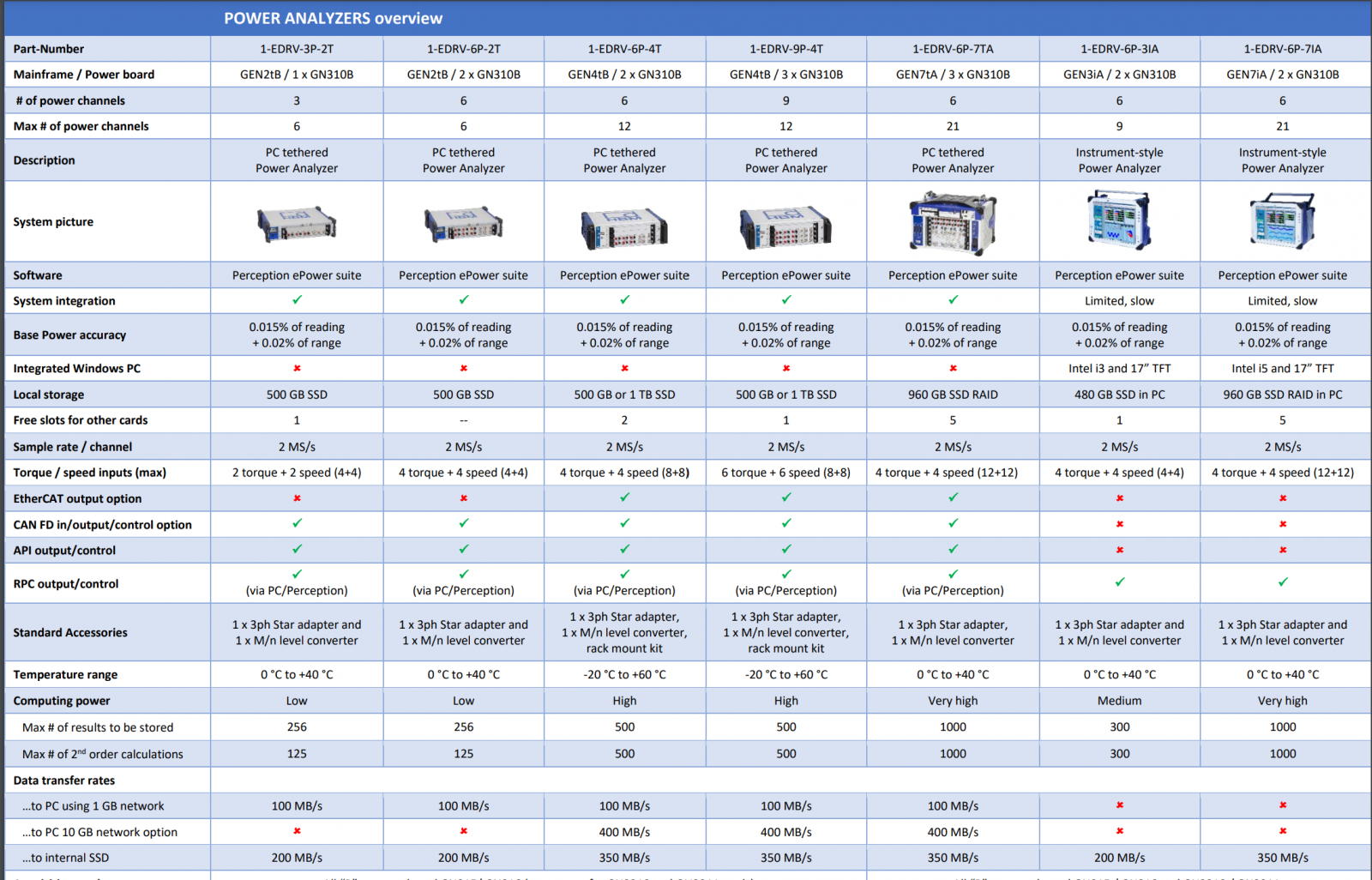

- Các loại máy phân tích eDrive: 1-EDRV-3P-2T, 1-EDRV-6P-2T , 1-EDRV-6P-4T , 1-EDRV-9P-4T , 1-EDRV-6P-7TA, 1-EDRV-6P-3i, 1-EDRV-6P-7i.

-Các lựa chọn mẫu cấu hình eDrive:

+ eDrive cơ bản: kiểm tra lưới 50/60/400Hz, nguồn DC hoặc máy điện

+ eDrive máy 3 pha

+eDrive động cơ

+ eDrive máy 6 pha

+ eDrive cretor: đo hiệu suất truyền động, biến tần, động cơ, phân tích hệ thống,...

Thành phần:

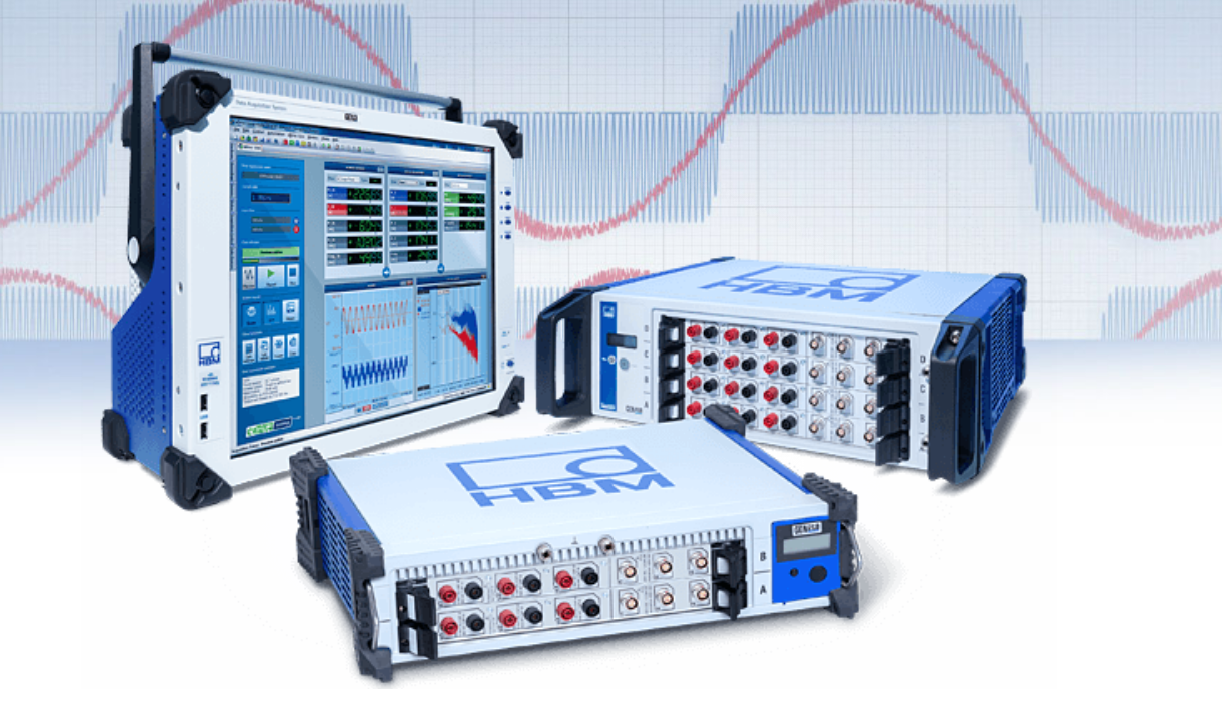

- Máy phân tích eDrive

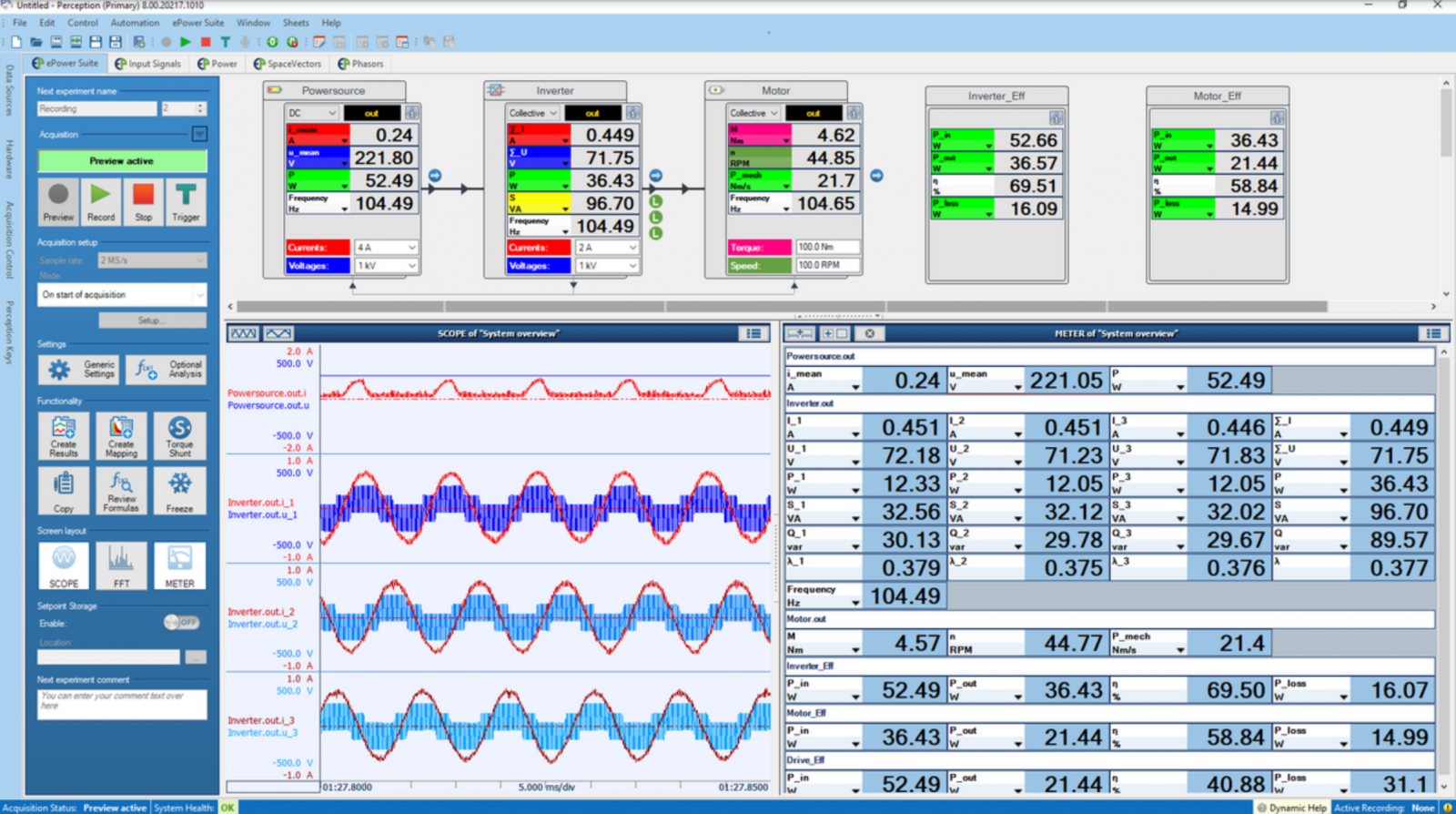

- Software: Perception ePower suite

- Các phụ kiện đi kèm tùy thuộc vào loại máy phân tích và ứng dụng thực tế như các cảm biến, dây cáp,...

Chi tiết tham khảo link:

https://www.hbm.com/en/8905/edrive-product-overview/?product_type_no=Power%20Analyzers
