Mô tả:

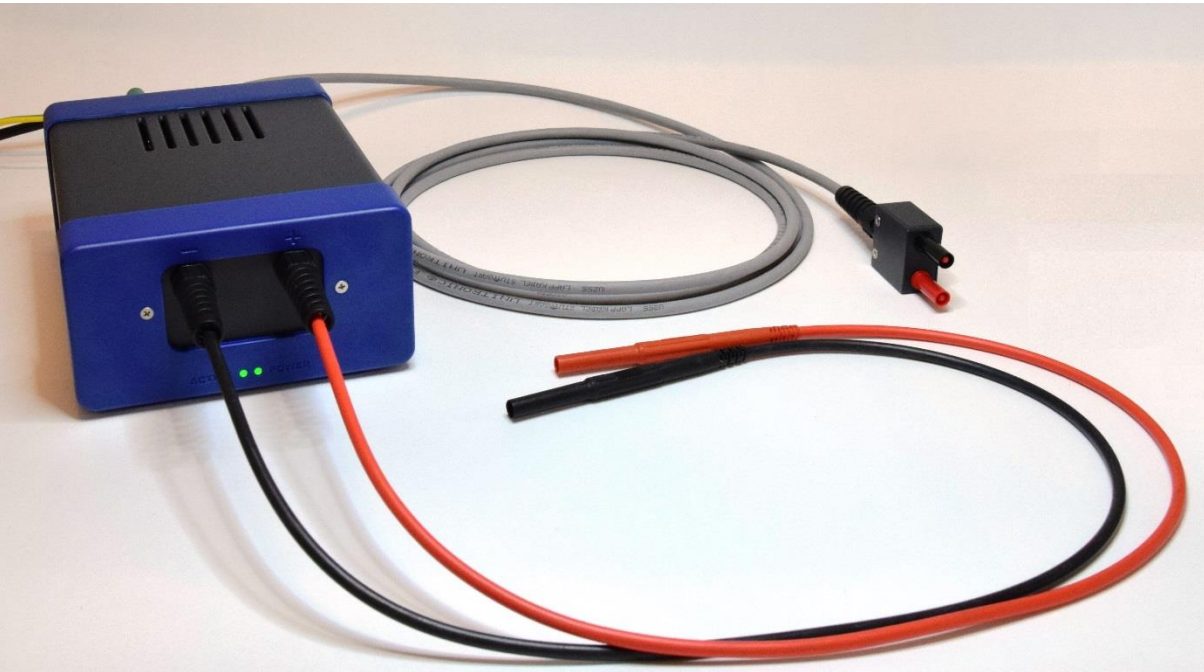

Đầu dò điện áp cao HVD50R có độ chính xác cao (0.1% bao gồm cả máy phân tích công suất) được phát triển và sản xuất riêng cho sản phẩm HBM, kết hợp với đồng hồ đo công suất HBM hoặc máy phân tích công suất HBM hoặc hệ thống thu thập dữ liệu tốc độ cao Genesis của HBM để đo điện áp cao. HVD50R được thiết kế với 2 loại khác nhau HVD50R-61x và HVD50R-31x để phù hợp với loại giắc đầu vào GN61xB và GN31xB. Đầu dò điện áp cao HVD50R đáp ứng tiêu chuẩn an toàn IEC 61010-031:2002, có bảo vệ quá áp.

Thông số chính:

- Nguồn cấp: 110V 60Hz 66mA

                       230V 50Hz 42mA

- Tỷ lệ chia: 50:1

- Điện áp đầu vào có nối đất max (liên tục) : 5kV RMS

- Điện áp đầu vào (+) và (-) max (liên tục): 7.2kV RMS

- Đỉnh điện áp đầu vào (+) và (-): 10.6kV (1ms)

- Điện áp thử 12.5kV (5s)

- Độ chính xác: 0.1% bao gồm cả máy phân tích công suất

- Băng thông: 100 kHz @ –0.5 dB

- Sai số lệch pha: <1° @ 100 kHz

Thành phần:

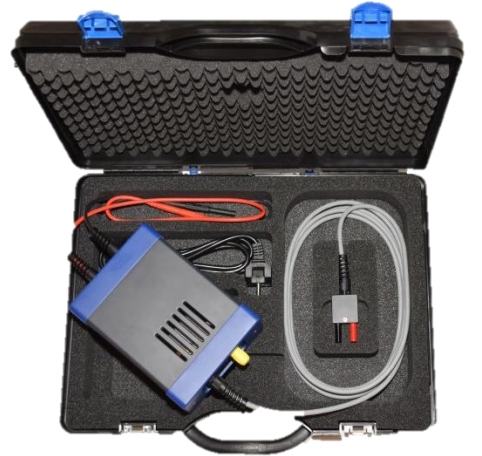

- Đầu dò điện áp cao HVD50R-61x hoặc HVD50R-31x

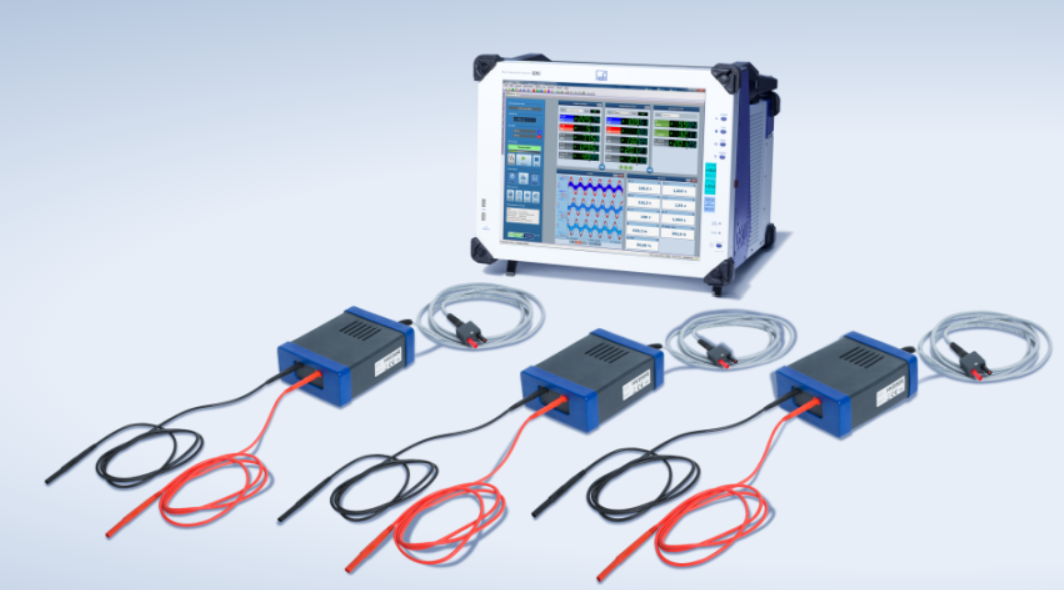

- Đồng hồ đo công suất HBM hoặc máy phân tích công suất HBM hoặc hệ thống thu thập dữ liệu tốc độ cao Genesis của HBM.

- Nguồn điện và các loại phụ kiện, dây cáp,...

Chi tiết tham khảo link:

https://www.hbm.com/fileadmin/mediapool/files/technical-articles-technotes-white-papers/Power_Analyzer_and_Electric_Power_Testing/High_Voltage_Probe_-_external_data_sheets/HVD50R_Datasheet_and_User_Manual_2021_08.pdf
